O DPS – Dispositivo de Proteção contra Surtos é um item obrigatório pela NBR5410 e NR-10. é um equipamento de proteção essencial nas instalações elétricas. Ele vai ligado entre as fases e o aterramento de proteção e tem função de proteger a instalação na ocorrência de surtos causados por descargas atmosféricas.
Projeto elétrico, Laudo de PDA/SPDA e Laudo elétrico são alguns dos documentos obrigatórios que devem constar no PIE – Prontuário de Instalações Elétricas, em conformidade com a NR-10.
Fiscais do Ministério do trabalho avaliam o Prontuário das Instalações elétricas – PIE durante as perícias.
Falaremos a respeito de banco de capacitores e uma breve explicação a respeito de fator de potência, pois são assuntos diretamente relacionados. Se você está iniciando na área e busca conhecimento, ou já é um profissional formado e busca aperfeiçoamento a respeito de banco de capacitores, você está no lugar certo.
Nesta página você vai conhecer:

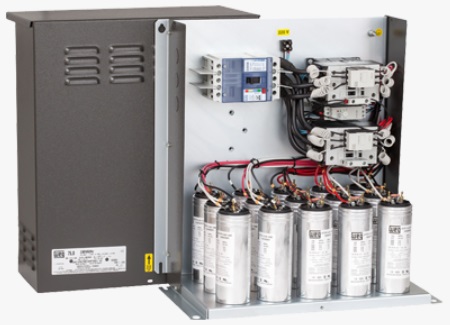

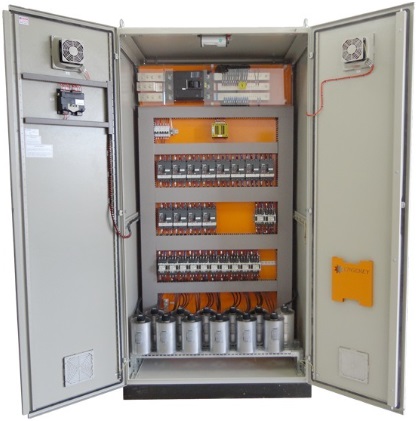

Trata-se de um conjunto de equipamentos elétricos e eletrônicos interligados por circuitos elétricos de comando e força. Esses equipamentos são montados em armário auto-portante de sobrepor ou embutir, singelo ou modular, contendo painel de controle automático, disjuntor principal de proteção geral, disjuntores secundários para proteção individualizada dos capacitores, contatores especiais para manobra dos capacitores que eliminam corrente de retorno e corrente de In-Rush, podendo ser customizado de acordo com a necessidade e com o espaço disponível. Podem ser instalados na entrada de energia elétrica geral ou dimensionado para uma carga específica, como os modelos BCPW.
O conjunto é ligado na entrada de energia elétrica principal ou diretamente nas grandes cargas geradoras de energia reativa. Quando energizado, o banco de capacitores é carregado e começa a trabalha em paralelo com as cargas reativas. Como estamos falando de energia elétrica alternada ocorrem ciclos de tensão e corrente de acordo com a frequência da rede, que é de 60Hz.
Através da propriedade característica dos capacitores de carga e descarga, os capacitores são carregados e no ciclo de descarga fornecem a energia reativa que as grandes cargas que necessitam de campo magnético precisam, deixando de utilizar a energia reativa da rede. Através de um controlador digital que monitora os fatores de energia antes da correção, é possível ajustar o fator de potência desejado, que será alcançado inserindo ou retirando capacitores da linha sempre que for necessário. Desta forma, o banco de capacitores atua e corrige automaticamente o fator de potência da instalação.
Quando temos um banco de capacitores bem dimensionado e instalado adequadamente os benefícios são enormes para o Cliente, para a Instalação, para o Meio Ambiente e para a Sociedade. Podemos afirmar que os maiores benefícios de um banco de capacitores estão justamente nos problemas que ele ajuda a resolver e evitar que aconteçam, onde podemos citar:
